竣工图绘制规范及标准,建筑工程竣工图规范,竣工图图例样式图,竣工图由谁编制,cad竣工图缩放长度,重新制作完工图,竣工图绘制样板,市政项目建成图提出,竣工图能设计院盖章吗,竣工图图例尺寸标准竣工图是建筑工程竣工档案的重要构成部分,是项目发展完成后大致凭证性材料,是建筑物真实的写照,是项目建成验收的必备条件,是项目维修、管理、改建、扩建的根据。各项新建、改建、扩建工程均必须编制竣工图。

1、编制要求

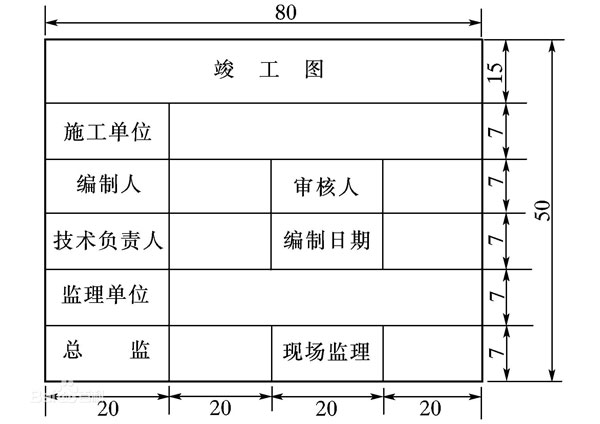

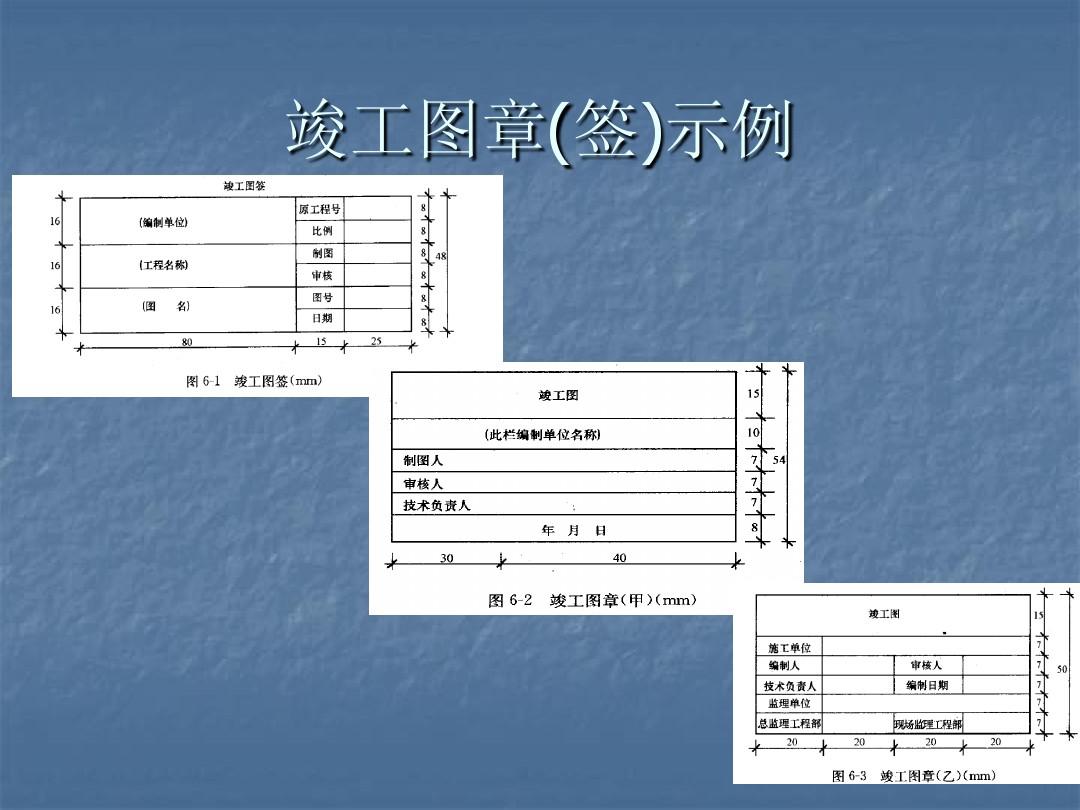

1.1 凡按施工图施工没有变动的,由竣工图编制单位在施工图图签附近空白

处加盖并签署竣工图章。

1.2 凡一般性图纸变更,编制单位可依照设计更改根据装饰装修竣工图绘制的收费标准,在施工图上直接改

绘装饰装修竣工图绘制的收费标准装修公司排名,并加盖及签署竣工图章。

1.3 凡结构方式、工艺、平面布置、项目等重大改善及图面更改超过40%的,应再次绘制竣工图。重新制作的图纸必须有图名跟图号,图号可按照片编号。

1.4 编制竣工图需要编制各专业竣工图的图纸目录,绘制的竣工图需要精确、清楚、完整、规范、修改需要到位,真实体现项目开工验收时的实际状况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用打印的图纸。

1.6 竣工图编制单位要根据国家建筑绘图规范规定制作竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容

2.1 竣工图要按单位项目,并按照专业、系统进行归类和梳理。

2.2 竣工图以及下面内容:

2.2.1 工艺平面布置图等竣工图

建筑完工图、幕墙竣工图

结构完工图、钢结构竣工图

建筑给水、排水与供热竣工图

燃气竣工图

建筑电气竣工图

智能建筑完工图(综合布线、保安监控、电视天线、火灾报警、气体灭水等)

通风空调竣工图

地上部分的公路、绿化、庭院照明、喷泉、喷灌等竣工图

地下部分的各类市政、电力、电信电缆等竣工图

3、竣工图的类型

3.1 利用施工蓝图改绘的完工图

3.2 在二底图上设置的竣工图

3.3 重新绘制的竣工图

4、竣工图绘制要求

4.1 利用施工蓝图改绘的完工图

在施工蓝图里通常用于杠(划)改、叉改法,局部设置可以圈出修改部位,在照片空白处绘出更改内容,所有变更处又需要引划索引线,并标明更改根据。在施工图上改画,不得使用涂改液涂抹、刀刮、补贴等方式设置图纸。具体的改画技巧可视图面、改动范围跟位置、繁简程度等实际状况而定,以下是常用改绘方式的例子表明。

4.1.1 取消的内容

4.1.1.1 尺寸、门窗型号、设备种类、灯具尺寸、钢筋规格和产量、注解说明等数字、文字、符号的更改,可用于杠改法。即将取消的数字、文字、符号等用横杠杠掉(不得涂抹掉),从设置的位置引出带圆圈的索引线,在索引线上注明修改根据,即“见×号洽商×条”家装公司排行,也能注明“见×年×

月×日洽商×条”。例如:首层底板结构平面图(结2)中Z16(Z17)柱断面,(Z17)取消。

改绘方法:将(Z17)和有关的尺寸用杠改法去掉,并标明修改根据(见图1):

图1

4.1.1.2 隔墙、门窗、钢筋、灯具、设备等更改,可用叉改法。即在图中将取消的个别打“×”,在图里展现取消的个别较长时,可视情形打几个“×”,达到表示知道为准。并从图里修改处见箭头索引线引出,注明修改根据。

例如:平面图中库房取消。即(B)~(C)轴间③轴上砖墙取消。

---
